NSM Hit 120 I

Présentation

Juke-box de marque NSM, modèle Hit 120 I année inconnue. 120 sélections (60 disques 45t), mémorisation par tores de ferrite.

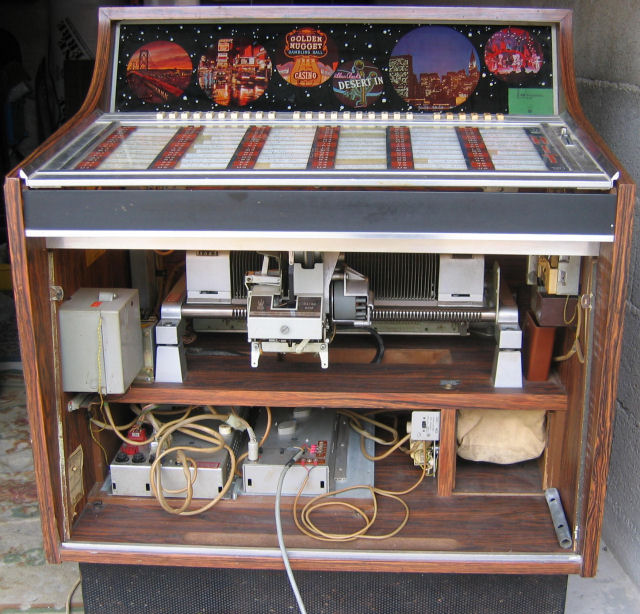

Le Juke-box est en cours de réparation (problème de sélection) donc pour l'instant pas de photos du juke complet ni allumé.

NSM est une marque Allemande et ça se voit, construction sérieuse, simple et efficace, même l'intérieur est plaqué.

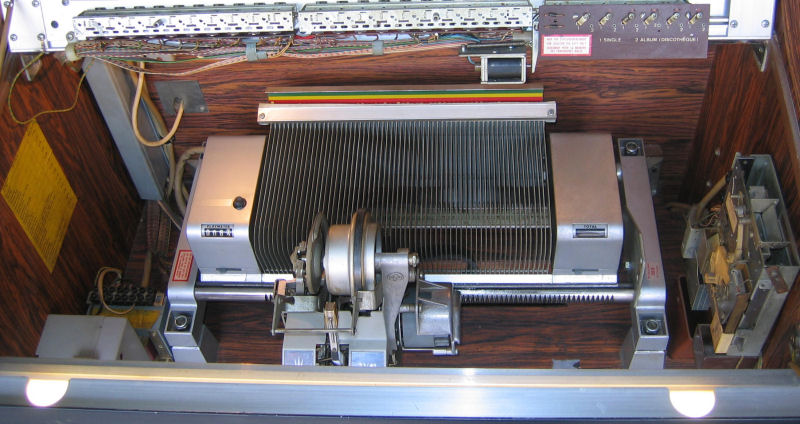

Les bandes rouge/jaune/vert mesurent la popularité des disques, plus un disque est joué, plus la languette correspondante se lève.

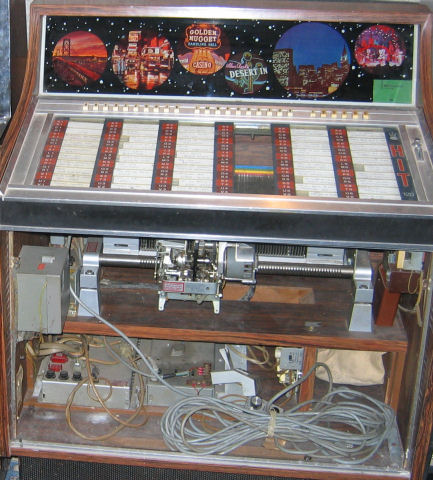

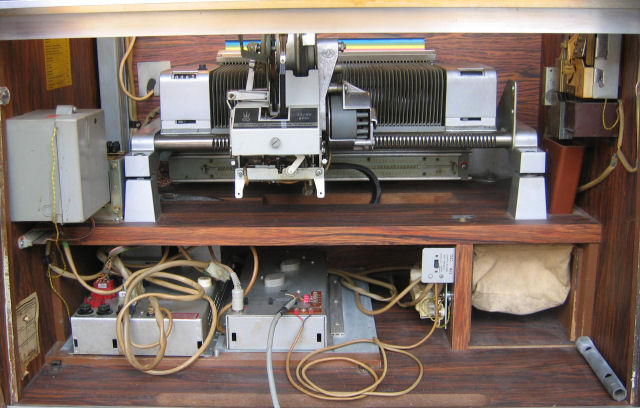

Le gros boîtier gris à gauche est le compteur de crédits, à droite le chariot avec le séquenceur et le totaliseur, le plateau de lecture, complètement à droite le monnayeur, puis en dessous à gauche le contrôle et à droite l'ampli.

Nettoyage

Malgré son age il était à peu près propre, juste un peu de poussière, un coup de chiffon et un peu de graisse sur les roulements.

Réparation

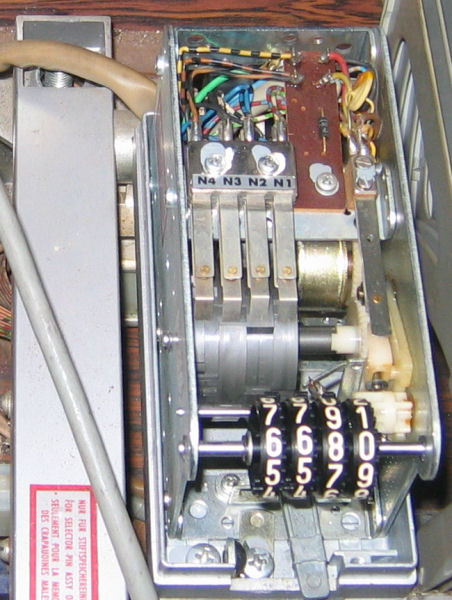

Le juke-box fonctionne mal: les sélections ne marchaient pas du tout, en fait de la graisse a figé et a totalement bloqué le mécanisme du séquenceur comme on peut le voir ci -dessous (le jaune sur la roue crantée). Après nettoyage le séquenceur fonctionne à nouveau. Reste un problème, le moteur qui commande les tores derrière le chariot ne fonctionne plus, du coup les sélections sont fantaisistes.
