Road Show (Williams - 1994)

Le lien vers la fiche: www.ipdb.org

Présentation

Flipper WMS sur le thème de la construction de routes, il dispose de 2 têtes animées ainsi qu'un vibreur particulièrement puissant !

Le plateau est haut en couleurs et très lumineux on peut jouer dans le noir sans problèmes.

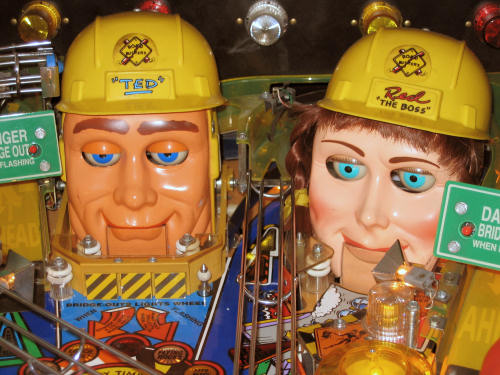

Vue de Ted & Red. Les 3 autocollants sur le bulldozer devant le bouche de ted ne sont pas d'origine mais cachent bien les patins jaunes qui sont souvent noircis par les billes.

Réparation

Il arrive qu'une bobine de Ted ou Red fonde ou bien que les yeux se mettent à loucher, signe que la came qui commande les yeux est usée et doit être changée.
Dans ce cas, pas le choix il faut démonter, pour Red c'est très facile mais pour Ted il faut démonter plusieurs parties du plateau pour pouvoir sortir la tête, ça a l'air compliqué mais il suffit de procéder par étapes et ça va tout seul:
  • Retirer les casques des 2 personnages
  • Retirer la figure de Ted et l'arrière de la tête, ne laissez pas les 4 petites vis en place mais enlevez-les sinon ça coince pour sortir la tête
  • Retirer la rampe jaune qui passe derrière Red et Ted
  • Dévisser le 2 vis qui tiennent les guides sur la plaque du fond pour pouvoir retirer la plaque (1 vis en bas derrière Ted et 1 sous la rampe à gauche)

  • Sous le plateau, enlever la came qui commande la bouche
  • Enlever le ressort qui tient le bulldozer
  • Dévisser toutes les vis qui tiennent la plaque noire du fond en tôle et l'enlever

  • Après avoir enlevé la plaque du fond (zig-zag rouges sur la photo), dévisser les 2 vis qui tiennent le bulldozer (ronds rouges)
  • Enlevez uniquement les vis, pas les attaches qui tiennent le bulldozer au tube, une fois les vis enlevées retirer le bulldozer avec les tubes attachés.

  • Voilà ce que ça donne, prêt à sortir

  • Déconnecter le moteur et la platine optocoupleur
  • Enlever le bloc moteur/opto (2 vis)
  • Déconnecter le switch de la rampe de Ted
  • Enlever la rampe de Ted

  • Ted est prêt à sortir mais il va coincer à cause du mécanisme du lock (bobines bleue et rouge), il suffit de dévisser les vis qui le tiennent au plateau mais sans les enlever totalement, juste assez pour décaler légèrement tout le mécanisme sur la gauche (flèches rouges à gauche)
  • Dévisser les 3 vis qui tiennent Ted et il sortira sans problème. Si ça coince dévisser encore un peu plus le mécanisme du lock jusqu'à ce que ça passe et voilà !
  • Pour remonter procéder en sens inverse sans oublier de tout reconnecter correctement (la rampe, les flashs du fond et le déviateur, le switch de la rampe, le moteur, l'optocoupleur du moteur, etc)

Maintenant il est facile de travailler sur le mécanisme ou changer les bobines. Je conseille de tout démonter pour bien nettoyer car c'est en général bien noir de crasse surtout les plongeurs des bobines.
Si une bobine est cramée changez la en faisant bien attention qu'aucune soudure ou bout de fil ne touche la carcasse sinon court-circuit assuré !
Si Ted ou Red louchent avec les yeux qui se coincent dans les coins il faut changer la came en plastique qui commande les yeux, voilà comment procéder:
  • Enlever la plaque qui tient les yeux (5 vis)
  • Enlever la circlips qui tient la came
  • Enlever une vis d'un seul coté de la tige-ressort et sortir la tige
  • Enlever les yeux et la came
  • Profitez en pour tout nettoyer, y compris le mécanisme des paupières

  • Voilà ce qui fait loucher, l'usure de la came fait que les yeux vont trop loin et finissent par tourner de 90°, je vous laisse deviner sur la photo quelle est l'ancienne pièce et quelle est la neuve :-)

  • Voilà ce que ça donne une fois remonté, pensez à bien à nettoyer le mécanisme des paupières que l'on voit en bas de la photo, et aussi regardez bien les fils et les soudures au moindre doute refaites la soudure et avant de remonter vérifier bien au multimètre qu'aucune patte du connecteur n'est reliée à la carcasse.



Dernier conseil:

Avant de remonter quoi que ce soit, installez juste la carcasse, rebranchez là, remettez la came qui commande la bouche et testez les yeux et les paupières dans le menu dépannage du flip, il serait dommage de constater que ça fonctionne mal une fois tout remonté !

Si par hasard quand vous allumez le flip les paupières s'ouvrent instantanément ou que les yeux restent à droite ou à gauche débrancher immédiatement pour éviter de faire fumer les bobines et vérifiez les transistors de la carte driver, vous avez probablement un ou plusieurs TIP102 en court-circuit (grand classique suite à surchauffe bobine qui se met en court-circuit, ça grille le transistor et ça le mets lui aussi en court-circuit).
