Écran DIY démontable/remontable, cadre alu, tension par oeillets

Présentation

Mon objectif était simple: faire un écran de qualité identique à mon Oray 16/9 fixe devenu trop petit, remontable/démontable plusieurs fois (structure sans clous ni agrafes), facile et rapide à tendre (oeillets) par une seule personne, parfaitement plan et solide (grande résistance à la tension).

J'ai exclu les cadres en tasseaux bois, ce n'est pas cher mais ils n'aiment pas les démontages/remontages multiples ni une tension excessive sinon ils se courbent légèrement, à moins de mettre des renforts partout.

J'ai donc opté pour un cadre tout en alu et une toile tendue par oeillets, de la même manière que mon ancien Oray 16/9 fixe.

Je n'ai pas du tout cherché à faire le moins cher possible, ce n'était pas le but, compter environ 80 Euros pour le cadre et les oeillets, plus le coût de la toile qui dépend de la marque, la mienne m'a coûté 150 euros, au total l'écran m'est revenu à 230 euros (environ 1500 Francs 'anciennement nouveaux' :-) ).

Il y a beaucoup d'autres façon de construire un écran de ce type, par exemple celui de Jose Hidalgo

Si vous voulez un écran pas cher, faites un cadre en bois avec une toile occultante, ou une planche en mélaminé, le coût sera bien moindre, mais la qualité aussi, enfin ce n'est que mon avis.

bon, assez parlé, passons aux choses sérieuses :-) c'est très facile à faire, voilà les détails pour un écran 16/9 de 240x135cm, mais on peut monter à 3m de base sans problèmes avec des règles alu de 3m ou faire plus petit, ou faire un écran 4/3, aucune importance. N'ayant pas d'appareil numérique j'ai pris quelques photos avec mon vieil argentique mais la qualité n'est pas terrible.

Matériel à acheter

A part la toile et les oeillets, le reste se trouve dans n'importe quelle quincaillerie.
  • La toile: ajouter 30cm à 40cm à la hauteur et largeur voulue (15-20cm de chaque coté), par exemple pour un écran 16/9 de 240cm de base (240x135), prendre une toile de 270x165 minimum
  • Environ 80 oeillets blancs à clipper (PP) 12mm, je les ai pris chez un grossiste sur Internet: carmo, mais attention on m'a reporté qu'il est devenu assez difficile pour un particulier de se fournir chez eux.
  • 3 règles en alu de 2m50 pour tirer les chapes. (les grosses qui font 10cm de large et 2cm d'épaisseur)
  • 4 grosses équerres plates pour fixer les règles ensemble (voir photos)
  • 8 mini équerres (ou n'importe quel autre système de fixation de votre choix pour faire tenir le cadre au mur)
  • De la visserie 25x4mm (tête plate cruciforme), il est important de ne pas dépasser 25mm pour la vis (20mm d'alu + 5mm de l'équerre) sinon il faudra recouper les vis. J'ai vu aussi un écran de ce type avec les équerres rivetés directement dans les règles alu, ça économise un peu de perçage et ça accélère un peu la fabrication mais en contrepartie l'écran n'est plus démontable.
  • Du scotch d'emballage (marron) à coller dans les coins et sur les bords coupants du cadre pour protéger la toile.
  • De la colle PVC quelconque (celle pour les évacuations pvc et les gouttières va très bien) pour faire un ourlet sur la toile.
  • 100m (ou 4 rouleaux de 25m) de ficelle 3mm synthétique blanche.

Outillage

Pour monter le cadre:
  • un mètre ruban pour faire les mesures
  • une scie à métaux, avec boite à onglets si possible pour couper les règles bien droit, bien que ce ne soit pas indispensable vu qu'elles sont invisibles
  • une perceuse pour faire les trous, avec foret métal 4 ou 5mm (vis) et 12mm (pour passer les boulons)
  • un lime ou de la toile émeris pour ébavurer après la coupe et le perçage
  • tournevis pointu ou gros clou ou pointeau: pour marquer avant perçage (sinon les forêts ripent très facilement sur l'alu)
pour faire les trous des oeillets dans la toile:
  • un marqueur pour tracer l'emplacement des trous sur la toile
  • gros marteau, l'idéal c'est une massette d'1kg
  • un raccord cuivre ou chute de tube 12mm de plomberie
  • un bout de bois mou (du sapin par exemple)
pour installer la toile sur le cadre:
  • des ciseaux, pour couper la ficelle
  • Un sol propre (passez un coup d'aspi, surtout si comme moi vous avez coupé / percé à cet endroit)

Installation

Fabriquer le cadre:
  • Couper 2 règles à la largeur d'écran voulue (240cm par exemple), et 2 autres morceaux à la hauteur voulue moins la largeur de 2 règles (2x10cm). Les cotés doivent être entre les grandes règles du haut/bas, pas l'inverse. Donc pour un écran de 240x135, couper 2 règles de 240cm et 2 règles de 115cm (135 - 20cm).
    Cliquer pour zoomer sur le cadre   Cliquer pour zoomer sur la vue latérale
  • Marquer et pointer les trous des grosses équerres, faire des trous de 5mm en traversant les 2 coté de la règle alu, puis agrandir le trou de l'autre coté des équerres (coté toile) à 12mm (pour passer les boulons).
    Cliquer pour zoomer
  • Idem pour les petites équerres de fixation, qu'il faut placer sur les montants verticaux, le plus vers l'intérieur du cadre possible et à environ 30cm des bords haut et bas.
  • Nettoyer les règles alu avant le montage, veiller en particulier à bien enlever tous les copeaux de coupe et de perçage (coup d'aspi dans les trous).
  • fixer les grosses équerres: tête de vis=>équerre=>règle alu=>boulon qui se visse à l'intérieur de la règle
  • mettre du scotch dans les coins et sur les bords coupants
  • fixer les 4 petites équerres murales, et fixer 4 autres équerres sur celles-ci pour faire un 'U'. Il suffira de 2 clous dans le mur passés dans les 'U' du haut pour fixer la toile au mur.
Préparer la toile:
  • encoller la toile sur 10cm de large avec la colle PVC, et retourner sur 5cm pour faire un ourlet collé de 5cm tout autour de la toile.
    Cliquer pour zoomer sur le collage de l'ourlet
  • Attendre une petite heure que ça sèche
  • marquer l'emplacement des oeillets au marqueur, pour cela mesurer la toile, retirer 5cm et diviser par 24 pour la longueur et par 14 pour la hauteur, ce qui fait un oeillet tous les 11cm environ. De 10 à 15cm entre les oeillets c'est parfait.
    Cliquer pour zoomer sur le placement des oeillets
  • percer l'ourlet tout autour de la toile. Un coup de marteau bien sec sur le tube de cuivre plomberie 12mm + socle en bois mou:
    Cliquer pour zoomer sur le perçage des oeillets
  • Poser les oeillets, sans oublier les petites rondelle antidérapantes fournies avec les oeillets.
Installation de la toile:
  • Poser la toile par terre (sur sol propre ou un tapis), si le sol n'est pas plat, il est possible de tendre la toile en tenant le cadre verticalement, mais c'est vraiment pas pratique et il faut être 2 personnes.
  • Poser le cadre au centre sur la toile (Étape 1)
  • Fixer la toile en passant la ficelle dans les oeillets par l'arrière de l'écran, en commençant par le haut/bas (Étape 2), puis les cotés gauche/droite (Étape 3). Faire des aller/retour en zigzag et terminer par les coins, je conseille de faire 2 moitiés à chaque fois, c'est plus pratique pour tendre la toile:
    Cliquer pour zoomer sur l'étape 1   Cliquer pour zoomer sur l'étape 2   Cliquer pour zoomer sur l'étape 3
Vérifier que la toile est bien tendue (pas de vagues ni de plis) puis fixer l'écran au mur, ah... une bonne mousse et c'est fini !

Si comme moi vous n'avez pas assez tendu par peur de déchirer la toile, il faudra refaire la tension, en fait c'est beaucoup plus costaud qu'il n'y parait et faut pas hésiter à tendre la ficelle pour éviter les petits plis comme on voit dans les coins en bas de cette photo:

Cliquer pour zoomer

Finition

Pour changer l'aspect tristounet de l'écran blanc on peut coller une bande de velours venilia sur l'écran pour faire des bords noirs (dans ce cas n'oubliez pas d'ajouter 2x la largeur voulue des bandes à la taille de l'écran désiré).

Pour ma part j'ai acheté 2 petits meubles, calculés pour caser la centrale au milieu et j'ai tapissé le mur du fond avec du velours noir, c'est très chouette et ça évite les reflets parasites sur le mur derrière l'écran tout en augmentant le contraste. La deuxième amélioration a consisté à placer un tissu noir juste derrière la toile pour rendre l'écran parfaitement opaque. On peut constater l'apport du velours noir sur le mur du fond, bien meilleur que des simples petites bandes sur la toile, malgré les reflets au plafond et sur les murs, l'image est 'seule' sur le mur du fond, bien contrastée. Inutile de me dire qu'il faudrait tout faire en noir, je le sais, mais c'est mon salon, j'ai pas la place pour une salle dédiée :-)

Cliquer pour zoomer   Cliquer pour zoomer

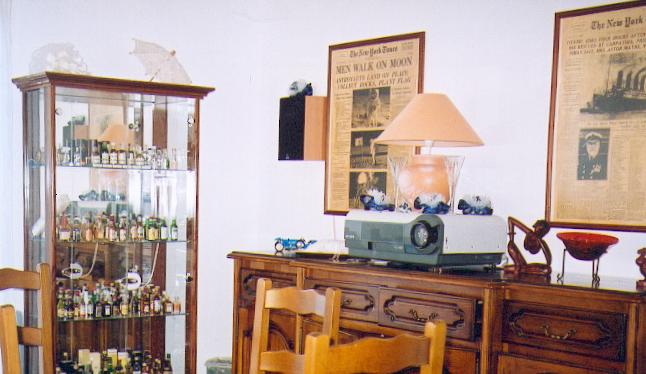

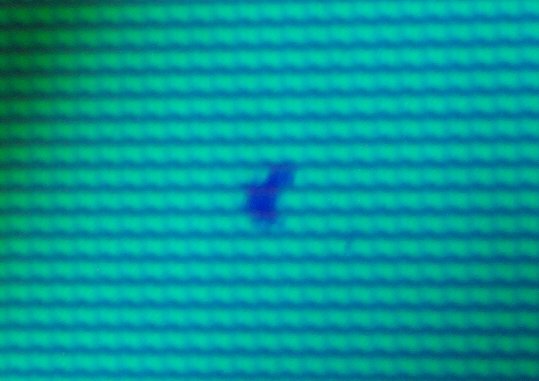

Pour le fun une photo prise coté projo, vous remarquerez mon projecteur dinosaure: un Philips LC3500 vga 640x480 dont la lampe totalise aujourd'hui (2 septembre 2003) 6900 heures sur les 6000 théoriques, un bel exploit quand on sait qu'en plus il a subit de nombreux arrêts intempestifs (coupures EDF). J'attend que la lampe claque pour le changer, mais elle dure, elle dure, elle dure... ! Voilà en tout cas un projo qui aura été bien rentabilisé et qui me permet de me passer totalement de télé vu que je ne compte pas les heures :-) J'ai aussi mis une photo vue de près pour montrer la structure du panneau lcd (screendoor/grillage assez visible sur ce projo) ainsi qu'une magnifique tache due à une grosse poussière:

Cliquer pour zoomer   Cliquer pour zoomer

Pour toute question sur la fabrication de cet écran, n'hésitez pas à me contacter
