Blackout (Williams - 1980)

Le lien vers la fiche: www.ipdb.org

Présentation

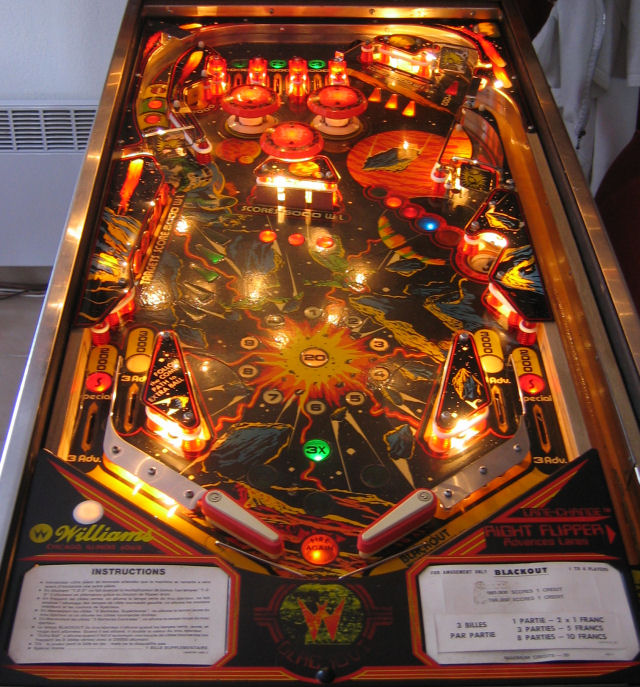

Flipper Williams de 1980 sur le thème de l'espace. Il parle en Français et les sons sont typiques de cette époque.

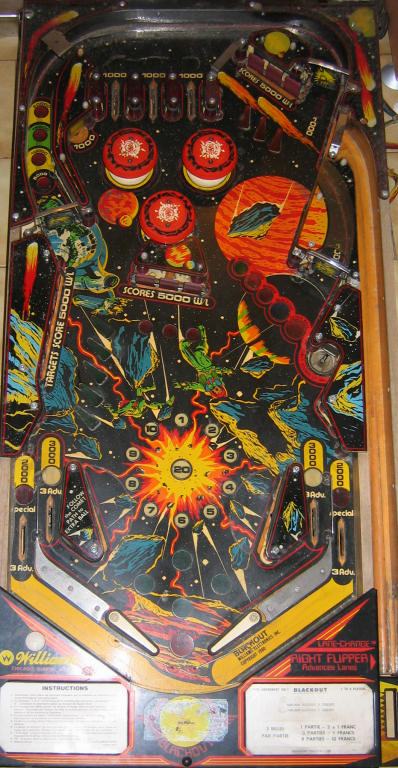

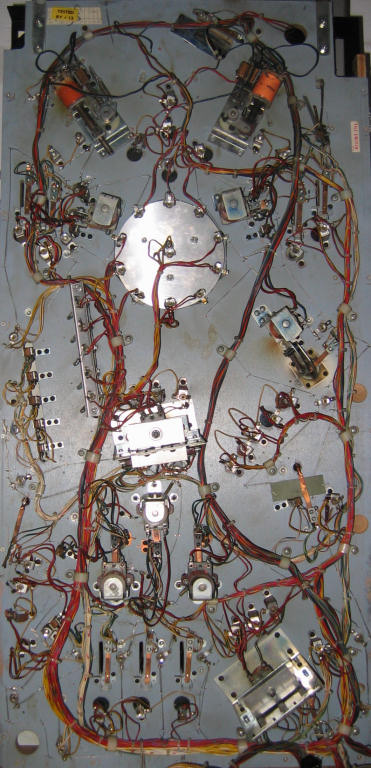

Sous le plateau c'est à peu près propre:

Nettoyage

J'ai acheté ce flipper à moitié en panne et très sale, il avait grand besoin d'un bon nettoyage et d'une petite remise en forme électronique.

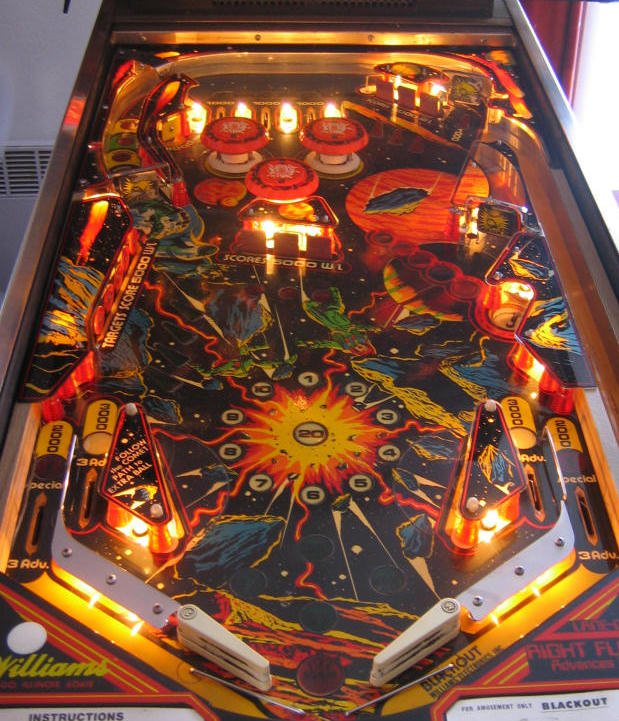

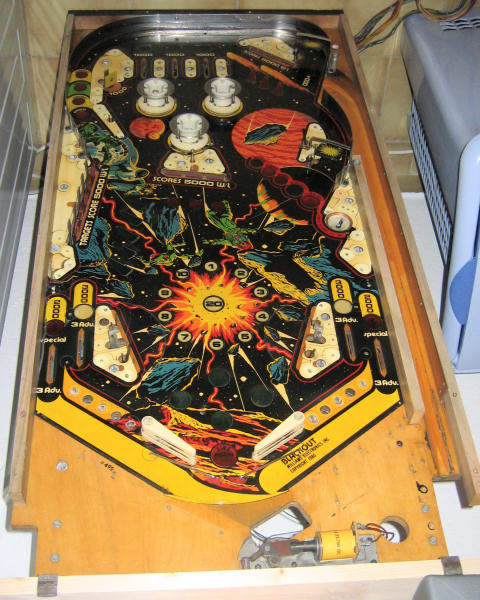

Plateau après nettoyage et premier allumage, il manque tous les élastiques, le flip marche à moitié, il démarre une fois sur 3, et le son une fois sur 2, quand il a démarré il marche à peu près sauf 2 afficheurs joueur 2 et 4, le bumper de gauche et le flip gauche, le bouton test ne marche pas, j'ai une ligne de lumières toujours allumée et une colonne qui marche quand elle veut, j'attaquerais la partie électronique après avoir terminé le nettoyage, tous les décors sont en super état.

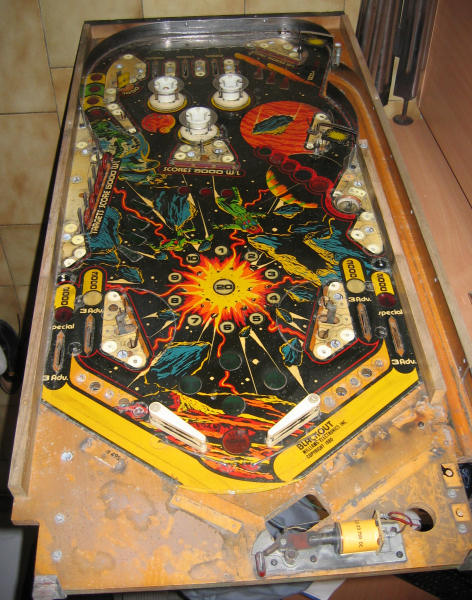

Plateau à l'origine, ça ne se voit pas trop sur la photo mais il était très très sale:

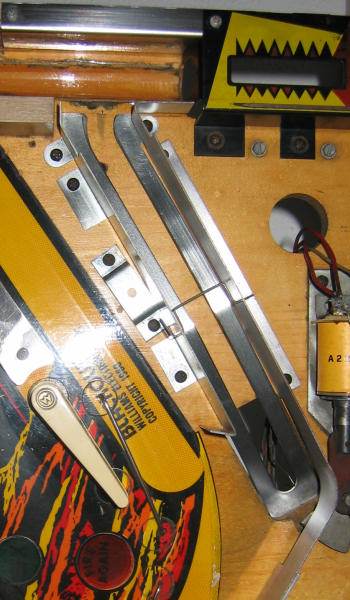

Nettoyage en profondeur avant / après:

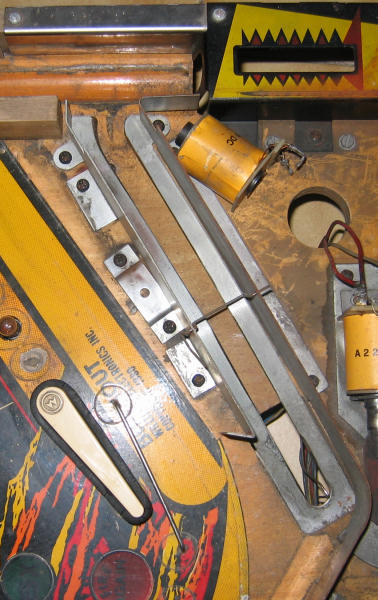

Stockage de la bille tout beau tout propre, il y avait une vieille bobine cramée qui trainait sous l'arche...

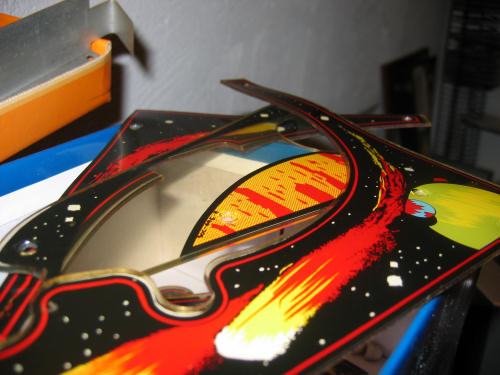

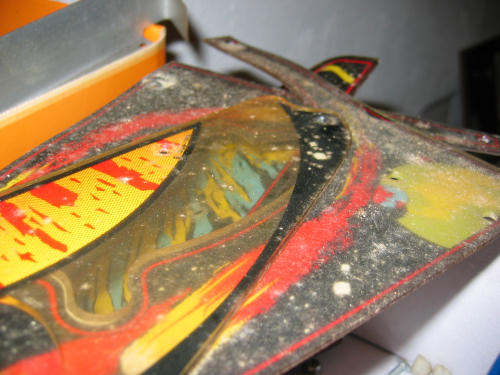

Les décors étaient dans un état pitoyable, redevenus comme neuf après nettoyage:

Réparation

Sur la driver: remplacement de 4 transistors pour faire fonctionner le bumper gauche et le knocker, ainsi que 4 transistors qui commandaient la ligne 6 des ampoules (bloqué allumé) et la colonne 3 qui ne marchait pas.
sur la CPU: la ram 5101 a déjà été changée par l'exploitant ça se voit aux soudures neuves, par contre le bouton test ne fonctionnait pas, un petit coup d'oscilloscope m'indique que le IC5 (72LS02) est mort, en fait une patte était cassée à ras du boîtier.
J'en profite pour faire quelques photos pour montrer comment dessouder un CI sans se fatiguer: un coup de pince coupante sur toutes les pattes:

Puis mettre en place un support, je conseille fortement de mettre des supports Tulipe car de meilleure qualité et surtout on peut les souder même coté composants comme on peut le voir sur la photo.
Normalement les trous sont métallisés, donc avec une pastille qui relie les 2 cotés mais parfois sur les vieilles cartes la pastille saute au démontage alors autant souder des 2 cotés ça ne coûte rien:

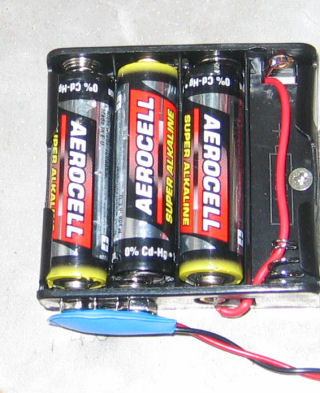

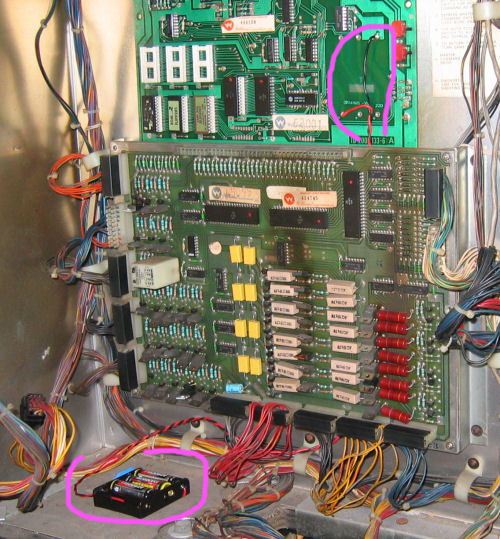

Le support des piles était oxydé et le flip ne conservait pas les réglages, (mais la CPU pas remplie d'acide ouf...), nettoyage de la carte et installation d'un support déporté au fond du fronton, au moins celui là n'aura jamais la CPU 'coulée', au pire il suffira de changer le coupleur de piles:

Une petit vis suffit à maintenir en place:

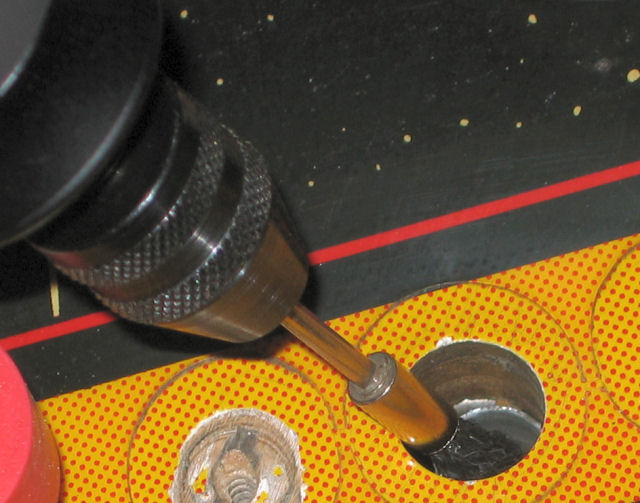

Un petit passage rapide de mini perceuse dans les douilles avec une mini brosse métallique ça ne fait pas de mal pour rendre les ampoules bien brillantes et sans faux contacts:
