Indianapolis 500 (Bally - 1995)

Réparation des contacts cibles

Si les optos des cibles ne fonctionnent plus et que la patte est cassée, il est possible de remplacer l'optocoupleur par un contact à lame standard beaucoup plus costaud que l'on monte sur une plaque métallique.

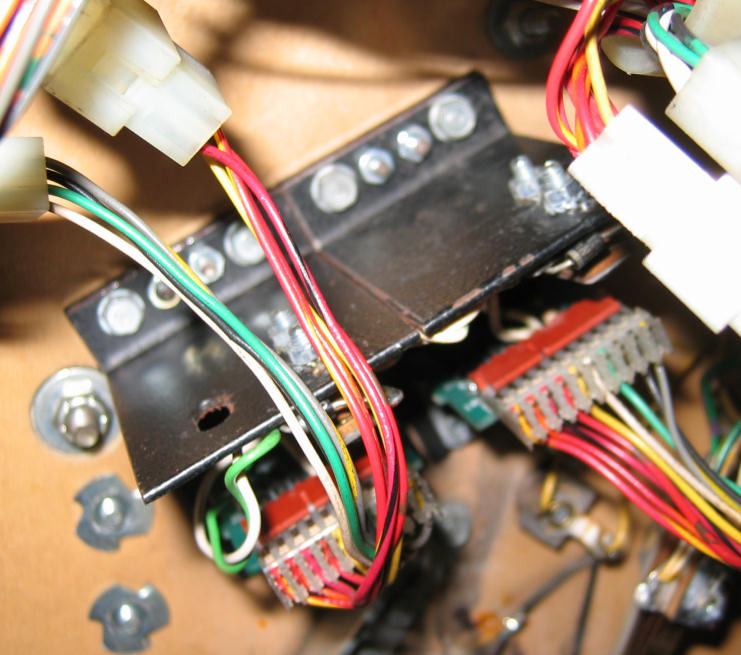

Pas de hack connecteur, ni de vis à dans le plateau, tout est solidaire de la cible et utilise les vis d'origine:

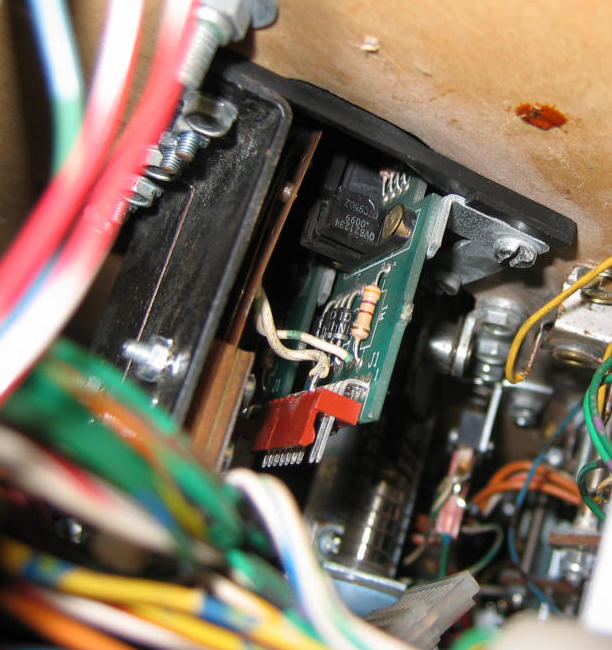

La diode est sur le contact (retirer la diode de l'optocoupleur voir même retirer totalement l'optocoupleur pour le désactiver), il suffit de souder le contact à la place du transistor de l'optocoupleur

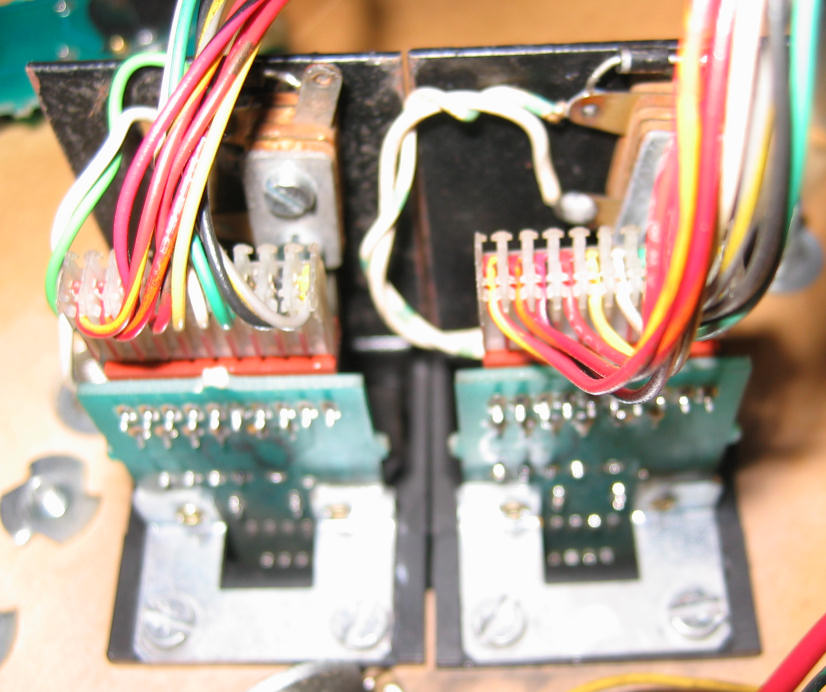

Détail de la plaque de fixation

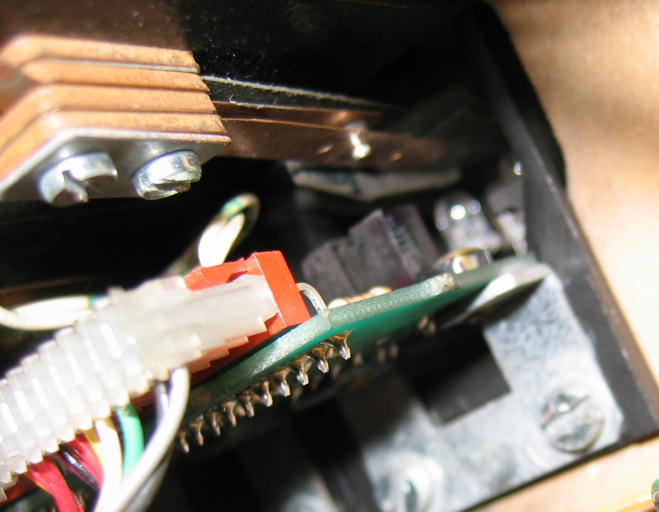

Le contact doit être normalement FERME:

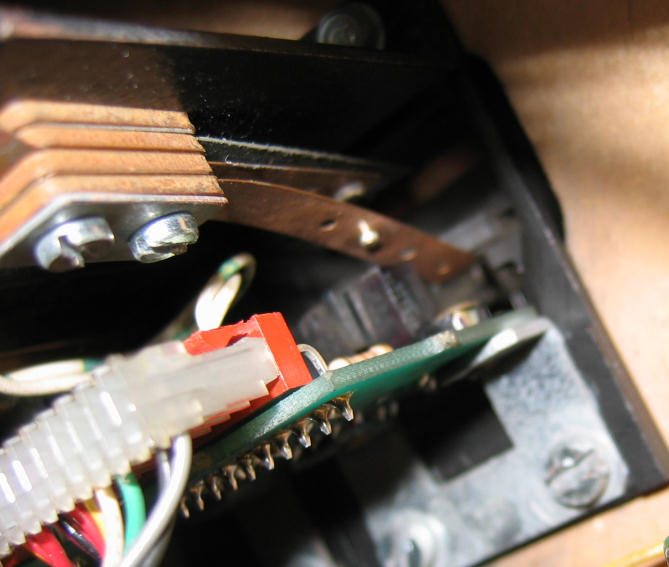

Il doit s'OUVRIR quand la cible est touchée:
